Structure de fixation photovoltaïque en Tunisie : le guide complet pour éviter les erreurs coûteuses

Points clés à retenir concernant le structure de fixation photovoltaïque

• 80% des problèmes viennent de : mauvais ancrage, visserie inadaptée, absence de gestion des dilatations, étanchéité négligée, corrosion.
• La structure doit respecter : orientation/inclinaison, charge vent, et contraintes du support (état toiture, charpente, dalle).
• Une fixation réussie laisse : ventilation sous panneaux, passage câbles propre, et accès pour inspection.

L’essentiel en 30 secondes :

• Une bonne structure PV = matériaux adaptés (alu/inox) + ancrages corrects + gestion du vent + étanchéité + mise à la terre.

• En Tunisie, deux contraintes reviennent souvent : vent (efforts d’arrachement) et corrosion (air salin en bord de mer).

• Le choix dépend du support : toiture (tuile/béton/bac acier), terrasse dalle, ou au sol (agricole/industriel).

• Le “meilleur système” est celui qui est compatible avec votre toiture et qui laisse un accès maintenance (nettoyage, contrôle)

2. Les grandes familles de structures PV

On choisit selon support, vent, maintenance et niveau de risque accepté. Une bonne structure n’est pas forcément “la plus chère”, c’est celle qui est cohérente avec le chantier.

2.1. Rails + crochets / platines (toitures inclinées)

C’est le standard résidentiel : crochets sur charpente ou platines sur support, rails aluminium, pinces modules. C’est très fiable si :

• les points de fixation sont bien répartis,

• la visserie est adaptée,

• l’étanchéité est traitée proprement,

• et la structure reste inspectable.

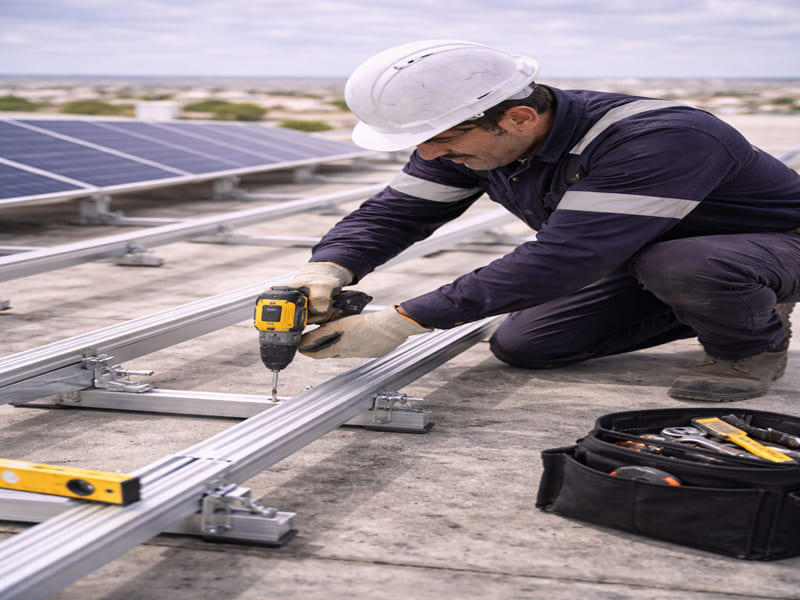

2.2. Triangles sur terrasse (ballast ou ancrage)

Les modules sont inclinés via des supports triangulés.

• Ballast : moins de percement, mais attention au poids, au glissement et à la répartition des charges sur la dalle.

• Ancrage : plus “net” et souvent plus léger, mais exigeant sur les reprises d’étanchéité.
  Dans les deux cas, la logique doit intégrer les rafales et les zones exposées.

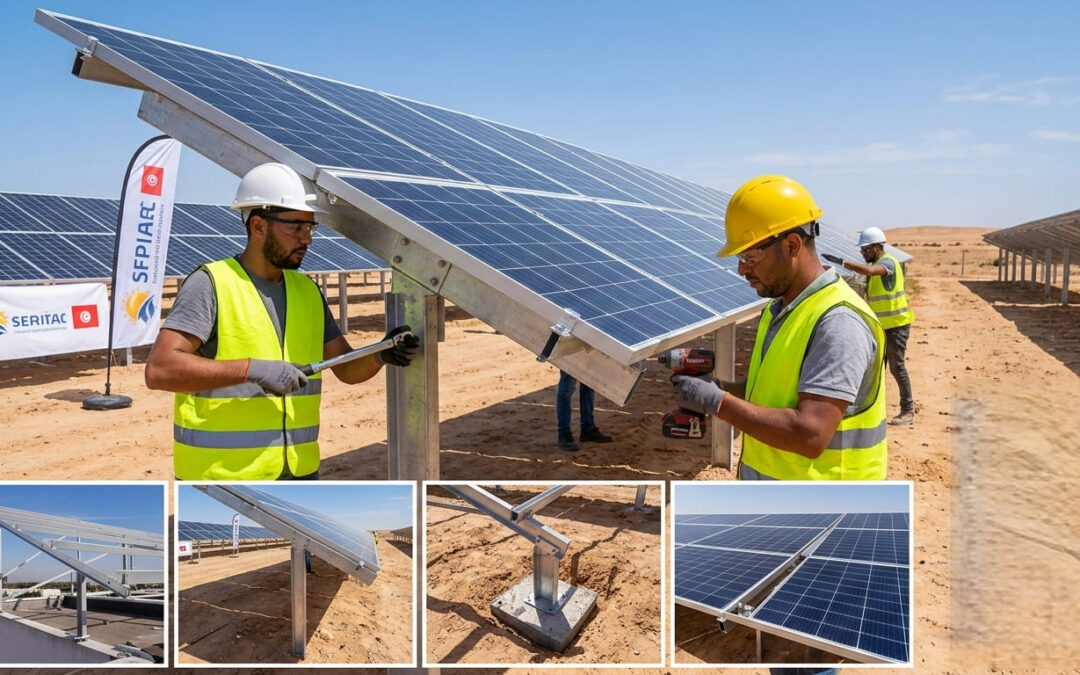

2.3. Structures au sol (agricole/industriel)

Pieux battus, fondations, structures boulonnées… Ici, le projet est plus “ouvrage” : résistance au vent, accès maintenance, poussière, corrosion, et parfois contraintes de terrain (sol meuble, nivellement). Sur de grands sites, l’accès pour nettoyer, resserrer et inspecter devient un critère de conception.

3. Vent et arrachement : le vrai risque mécanique en Tunisie

Le vent ne fait pas que pousser : il peut soulever. Ce risque d’arrachement est souvent la cause n°1 des sinistres sur structures mal dimensionnées.

3.1. Pourquoi les bords et coins sont critiques

Les zones périphériques (coins et bords) subissent généralement des efforts plus élevés. Une structure sérieuse en tient compte : renforts localisés, fixations adaptées, entraxes maîtrisés, et parfois une stratégie de “zones” (plus robuste en périphérie que sur le champ central).

3.2. Inclinaison et prise au vent : l’arbitrage production vs stabilité

Plus l’inclinaison est forte, plus la prise au vent augmente. Sur terrasse, c’est un arbitrage : gagner quelques % de production peut coûter très cher si la stabilité n’est pas maîtrisée. Le bon projet préfère une inclinaison réaliste, stable, et durable.

3.3. Qualité des ancrages et couples de serrage

Les bons composants ne suffisent pas si la pose est moyenne. Beaucoup de défaillances viennent de :

• visserie inadaptée (mauvaise nuance, mauvaise rondelle/joint),

• couple de serrage incorrect,

• serrage “au feeling”,

• ou fixation dans une zone faible du support.
  Une structure PV se joue autant sur la qualité du geste que sur la qualité des pièces.

4. Corrosion : bord de mer et environnements agressifs

En Tunisie, la corrosion est souvent sous-estimée : elle attaque d’abord la visserie et les interfaces, puis elle fragilise les fixations dans le temps.

4.1. Côte (air salin) : priorité à l’inox et aux compatibilités

Près de la mer, la visserie et les fixations doivent être adaptées (inox de qualité) et les contacts métalliques doivent éviter les couples défavorables (risque de corrosion galvanique). Le bon réflexe : demander la qualité des matériaux, mais aussi la cohérence des assemblages (ce qui touche quoi).

4.2. Agriculture : poussières et ammoniac (selon zone)

En environnement agricole, la poussière s’accumule et certaines atmosphères peuvent être agressives (selon activités). On privilégie : matériaux résistants, montage inspectable, visserie durable, et une conception qui évite les “pièges à humidité”.

4.3. Traitements et qualité réelle des accessoires

La différence se fait souvent sur les petites pièces : vis, écrous, rondelles, pinces, brides. Un kit bas de gamme peut sembler “identique” au début, puis se dégrade vite : oxydation, serrage qui se relâche, pièces qui se grippent, inspections difficiles.

5. Étanchéité toiture : comment éviter de créer une fuite

Une fixation PV ne doit jamais transformer votre toit en problème. L’objectif est simple : produire sans introduire un chemin d’eau.

5.1. Toiture inclinée : traversées maîtrisées

Chaque crochet/platine doit être traité proprement, avec des pièces compatibles toiture et une pose qui respecte l’écoulement. Une mauvaise traversée crée un point de stagnation, puis une infiltration progressive (souvent invisible au début).

5.2. Toit plat : ballast vs ancrage et pièges

• Ballast : moins de percement, mais attention aux déplacements dans le temps, au glissement et aux charges concentrées.

• Ancrage : plus propre mécaniquement, mais exige une reprise d’étanchéité irréprochable.
  Dans les deux cas, l’erreur classique est de résoudre “le PV” et d’oublier “l’eau”.

5.3. Câbles et boîtiers : détails qui causent des infiltrations

Passages mal protégés, gaines exposées, boîtes de jonction mal positionnées, colliers qui déchirent une membrane : ces détails créent des problèmes à long terme. Un chantier sérieux prévoit un cheminement propre, protégé et inspectable.

6. Mise à la terre, liaisons équipotentielles et sécurité

Une structure PV est métallique : elle doit être intégrée à la logique de sécurité électrique. C’est une partie “invisible”, mais critique.

6.1. Continuité électrique de la structure

Rails, pinces et cadres doivent assurer une continuité correcte, puis une mise à la terre cohérente (liaisons, points de terre). Une structure “mécaniquement OK” mais mal mise à la terre crée des risques inutiles.

6.2. Protection foudre et surtensions selon site

Site isolé, installation au sol, zone exposée : la protection contre les surtensions devient plus importante. Ici, c’est surtout la qualité des connexions et la cohérence des protections qui font la différence.

6.3. Signalétique, accessibilité et maintenance

Une installation bien finie reste inspectable : contrôle visuel, vérification câbles, nettoyage, resserrage contrôlé si nécessaire. Si tout est inaccessible ou “caché”, la maintenance devient difficile — et le risque augmente.

7. Checklist de devis

Pour éviter les devis flous, demandez une check-list claire : matériaux, méthode, dimensionnement, finitions.

7.1. Matériaux et visserie

• Rails (alu), pinces, visserie (inox) : qualité annoncée

• Compatibilité corrosion (surtout zone côtière)

• Garantie structure + accessoires

7.2. Méthode de fixation et étanchéité

• Type de crochets/platines selon toiture

• Traitement des points de fixation (étanchéité, pièces adaptées)

• Sur terrasse : ballast/ancrage + méthode anti-infiltration

7.3. Dimensionnement et finitions

• Hypothèses vent + renforts (coins/bords)

• Passage câbles propre, colliers UV, protections

• Mise à la terre structure + schéma

Conclusion

La structure de fixation photovoltaïque en Tunisie doit être pensée comme un ouvrage exposé : vent, chaleur, dilatation, parfois corrosion. Le bon choix dépend du support (toiture inclinée, bac acier, terrasse, sol) et du contexte (côte, agriculture). Une fixation réussie est celle qui tient mécaniquement, protège l’étanchéité, reste inspectable, et s’intègre à la sécurité électrique (mise à la terre). C’est ce qui protège votre investissement sur 20 ans.
